Como limpar seu teclado musical.

Como limpar seu teclado musical


Me senti obrigado a limpar meu teclado musical CASIO CTK 560L
porque várias teclas haviam parado de funcionar.

Ao limpar as teclas voltaram a funcionar corretamente e pude usar esse teclado por mais um bom tempo.
Acredito que mais pessoas possam enfrentar essa dificuldade e que possam se beneficiar dessa minha experiência.

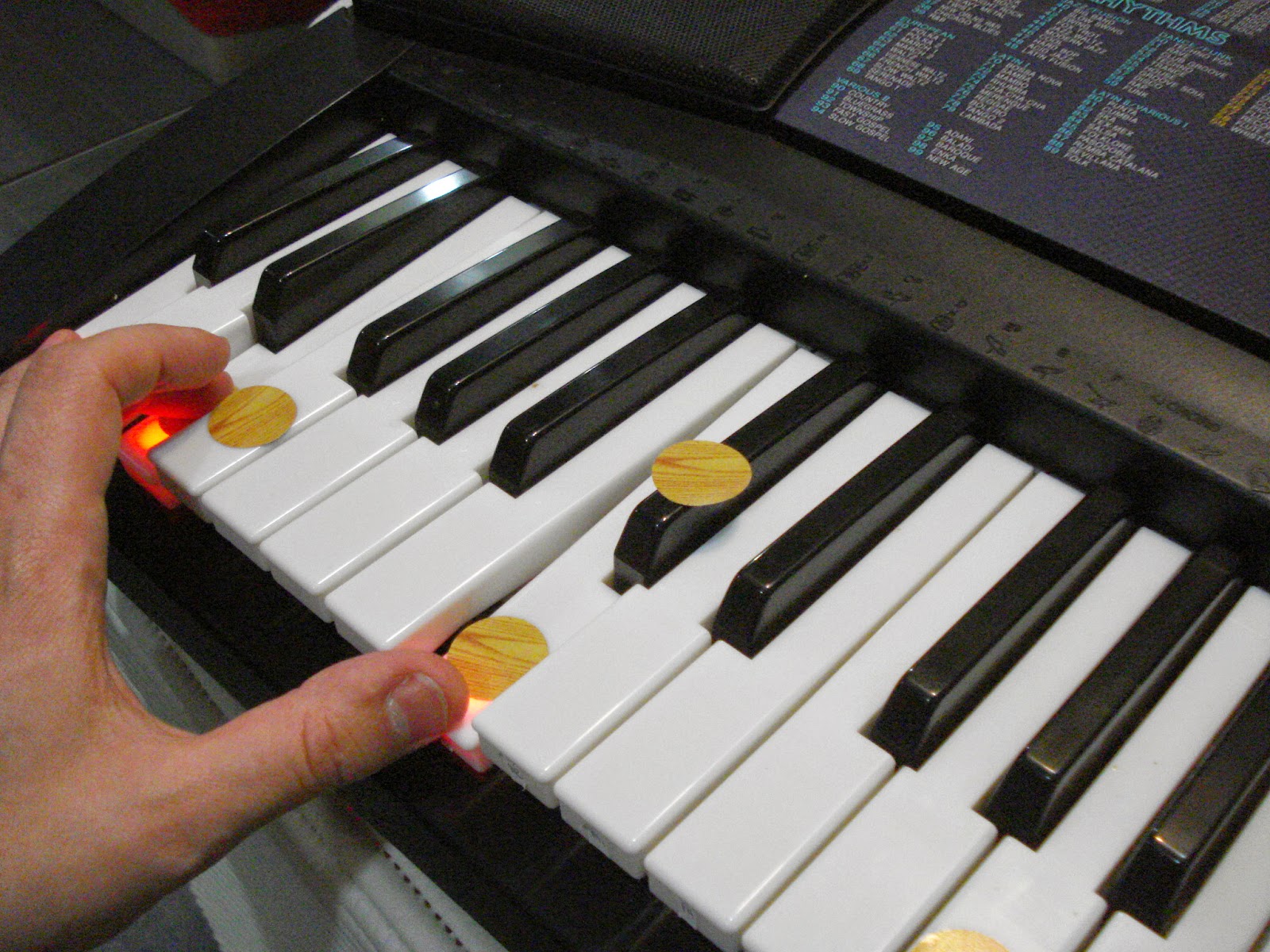

Marquei as teclas que haviam parado de tocar com uns adesivos.


Virei o teclado apoiado num tecido protetor com espuma para não riscar o teclado.


Com a chave philips retirei cada um dos parafusos que fixavam o teclado em sua caixa plastica.


Uma chave philips com imã ajuda nesta etapa porque facilita que não se percam os parafusos e que eles saiam do buraco sem precisar virar o teclado.


É bom se organizar ao desmontar qualquer aparelho eletrônico porque pode haver tipos diferentes de parafusos para lugares diferentes. É preciso lembrar que você terá que montar tudo novamente depois.


Ao abrir a caixa do teclado me deparei com a parte eletrônica e a estrutura interna.


Notei que o circuito com o acionamento das teclas era essa tira alaranjada que ficava presa por grampinhos de metal.


Com uma chave de fenda forcei levemente os grampinhos de metal para expor a parte da placa onde as teclas fazem contato com os botões acionadores do circuito.


De fato la estavam os botões acionadores que neste modelo são compostos pela parte do metal impresso na placa verde mais uma parte plástica laranja com um contato de carbono. Esses botões me lembram o circuito de antigos controles de videogame que eu desmontava quando criança.

As vezes acontece de oxidar o contato de alguns botões e uma limpeza neles poderia resolver o problema.
Neste caso os conectores estavam em ótimo estado.


Notei também que o circuito dos botões se conectava ao circuito lógico principal por um cabo paralelo branco.


Esse cabo branco apresentava oxidação nas soldas e suspeitei que tinha achado a fonte do problema nas teclas. Em cabos paralelos em geral acontece com frequência esse problema. Com o tempo as soldas podem oxidar e produzir um óxido que conduz eletricidade de modo a curto circuitar linhas do cabo.

Quando ocorre curto em cabos paralelos o problema apresenta-se na forma de várias teclas com defeito. Isso é válido tanto para teclados musicais quanto para teclados de computador ou outros dispositivos com cabos paralelos soldados.

Com uma escova de dentes esfreguei a região oxidada.


Limpei dos dois lados o possível. Sem adicionar produto de limpeza.
Depois limpei mais usando desta vez um pouco de álcool etílico.


Aproveitei e limpei outros cabos paralelos e soltas da placa. Liguei o teclado ainda aberto e testei notando que as teclas defeituosas já tocavam. Ótimo!


Então foi montar tudo de novo.



Materiais:

Materiais usados para limpar o teclado que estava com várias teclas sem tocar:

- Adesivos
- Chave Philips
- Chave de Fenda
- Escova de Dentes Velha
- Álcool Etílico
- Tecido com espuma


 Sim, as teclas voltaram a tocar.


Espero que esse tutorial seja útil a vocês e que inspirem alguns dos leitores a fazerem também esse tipo de manutenção em casa.

Esse fui eu que fiz.
Até.
Autor: Luiz
